MWMECH
MWG-1909
ya
keluli mati kerja panas, SUJ2, S45C
pilihan rawatan haba pengkarburan frekuensi tinggi
Status ketersediaan: | |
---|---|
Kuantiti: | |
| |

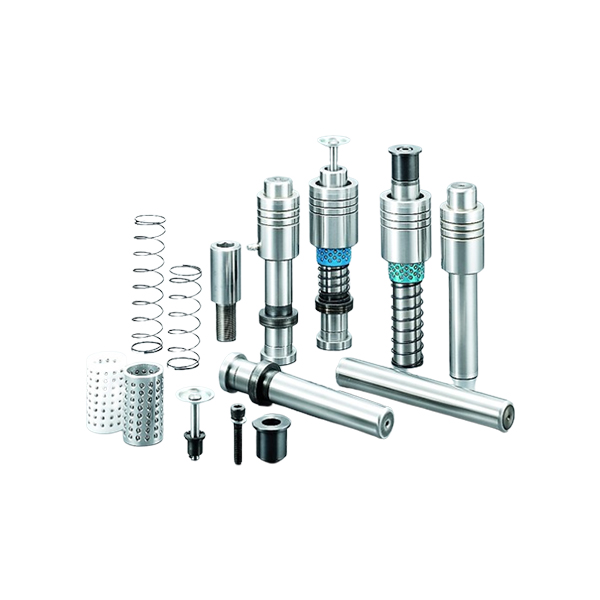

Tiang panduan digunakan dalam kombinasi dengan komponen lain dalam acuan untuk memastikan acuan bergerak dengan kedudukan dan laluan yang tepat.Ia biasanya silinder dengan bahu dan alur minyak.Bahan biasa adalah SUJ2, keluli mati panas, besi bergolek mudah, dan lain-lain. Ia mampu mencegah haus dan kerosakan acuan dan memudahkan penyelenggaraan kerana ia boleh dipasang dan dikeluarkan dari plat.
Kebulatan tiang pemandu adalah sangat penting.Untuk mengisar diameter luar, mesin pengisar silinder perlu menggunakan pusat pita pada lubang tengahnya supaya tiang pemandu boleh berputar.
Mengikut penggunaan, tiang panduan adalah untuk acuan kereta, kegunaan bebas, bingkai mati, plat bongkar, dll.
Biasanya permukaan silinder dalam ialah ø32H7, Ra0.2um;permukaan silinder luar ø45R6, Ra0.4um.
Digunakan pada acuan kereta, bingkai acuan, stamping die, die casting acuan, plastik acuan.
Bagi arah panduan, terdapat pilihan tiang panduan gelongsor (kod SGP), tiang panduan gelongsor (kod SRP).
Kekerasan: 58-62HRC
Kekasaran permukaan: Ra0.4-0.8
Toleransi ketepatan: +/-0.005mm
Kepekatan: +/-0.01mm
Toleransi kelurusan: 0.002mm
Toleransi kebulatan: 0.002mm
Rawatan permukaan: pilihan rawatan haba pengkarburan frekuensi tinggi
Permohonan: stamping die, die casting acuan, acuan plastik
D=ф8mm-ф80mm
L=30mm-1000mm
Tiang Panduan Dia. | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 32 | 38 | 45 | 50 |
Panduan Bush Dia Dalam. | 22 | 24 | 25 | 26 | 28 | 31 | 36 | 39 | 48 | 55 | 60 |
Panduan Bush Dia Luar. | 32 | 34 | 36 | 37 | 38 | 44 | 48 | 54 | 63 | 74 | 78 |
Panduan Bush Panjang | 60 | 60 | 60 | 60 | 60 | 75 | 75 | 85 | 95 | 90 | 100 |
Nama | TRP | SRP | A-TRP | GP |
bahan | SUJ2 | SUJ2 | SUJ2 | SUJ2 |
Kekerasan | HRC58-62° | HRC58-62° | HRC58-62° | HRC58-62° |
Toleransi | ±0.005mm | ±0.005mm | ±0.005mm | ±0.005mm |
Penggunaan | Untuk stamping die frame untuk membimbing arah, kepunyaan load-unload guide pillar.Ia dipasang oleh bahagian bebibir. | Untuk bingkai die stamping besar untuk membimbing arah dan meningkatkan prestasi kerja keselamatan dan penyediaan. | Untuk stamping die- progressive die/ follow (-on)die. | Plat penanggal Tiang pemandu bahu dengan slot minyak dipasang dengan penetapan kepala ekor.Ia memerlukan minyak pelincir dalam slot sebelum digunakan. |

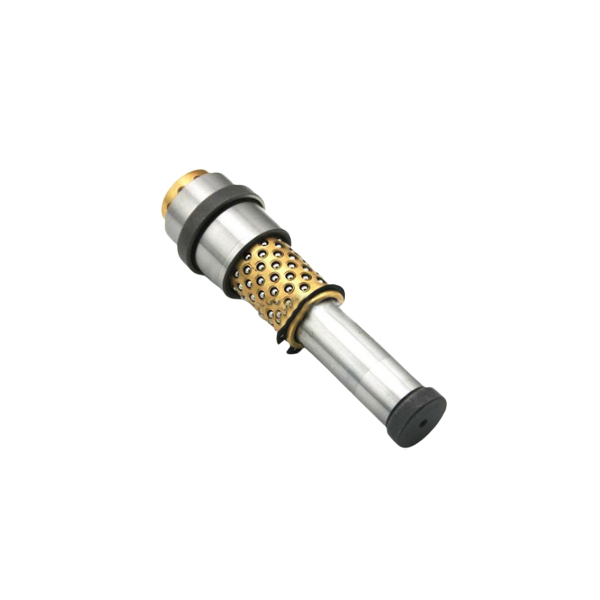

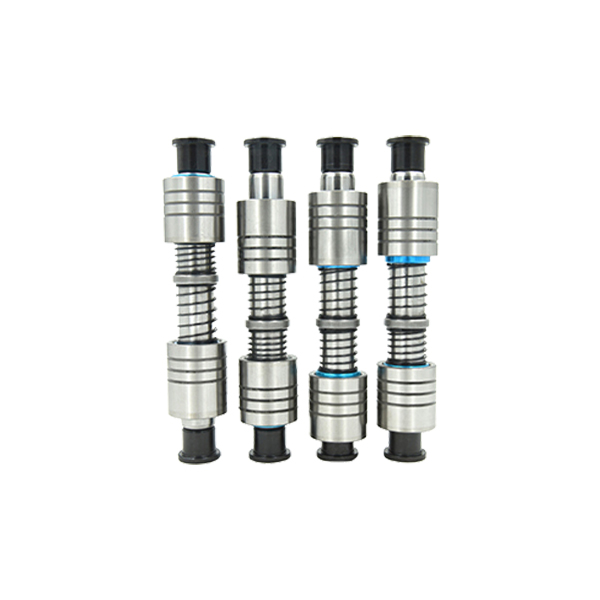

Semak panduan tiang bola panduan: SPP, SRP, TRP, A-TRP
Tiang panduan bebas: MYKP, MJKP, TU, TUR, TUB
Panduan slaid panduan tiang semak: SGP, SGPN

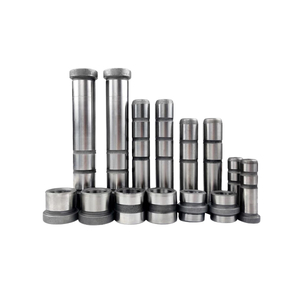

Tiang pemandu plat penjalur: GP, SGPH, SGOH, SGOR, SGBH
Belukar pemandu bola: MBSH, MBSM, MBJH, MBJM
Belukar pemandu grafit: MUBZ, MUFZ
Belukar pemandu plat penjalur: GA, GB, GBHZ
Tiang panduan slaid standard MISUMI : MYP, MYZP
Komponen tiang panduan bebas standard MISUMI:MYZP, MYAP, MYJP, MYKP
Komponen tiang pemandu bola standard MISUMI:RMSH, RKSH, PMSH, PKSH
Anda perlu menyediakan lukisan yang jelas dan keperluan supaya jurutera kami faham dengan teliti.
Pelanggan dikehendaki menyediakan kod standard dan lukisan untuk sebut harga.
Masa Lead Cepat 5-10 hari untuk saiz biasa.
Standard domestik GCr15, sepadan dengan standard Eropah 100Cr6, standard Amerika 52100, keluli standard Jepun SUJ2, HRC58-62.Prestasi rintangan haus yang sangat baik.
Pengkarburan permukaan dan rawatan pelindapkejutan pilihan.Kedalaman lapisan carburizing ialah 0.8-1.2mm, dan kekerasan quenching ialah 58-62HRC selepas carburizing.
SUJ2 mempunyai sifat mekanikal yang sangat baik, dan boleh menahan operasi penebuk berkelajuan tinggi acuan dan mesin.
Jaminan ketepatan tinggi.
Dalaman: beg gelembung, beg PE atau meterai plastik dengan minyak anti kakisan ditambah kotak karton luar, atau pakej selamat yang lain.
Kaedah rawatan permukaan utama aksesori die ialah: penyaduran elektrik, penyemburan, penggilap, anodisasi, penghitaman, dll.
Fungsinya adalah untuk memperbaiki penampilan, rintangan kakisan dan rintangan haus bahagian acuan.Setiap satu mempunyai persekitaran dan keadaan penggunaan tersendiri seperti di bawah:
Penyaduran Bahan Keluli
Electroplating-Electroplating ialah kaedah merawat permukaan komponen acuan ketepatan dengan lapisan filem logam.Logam yang berbeza, seperti kromium, zink, atau nikel, digunakan sebagai salutan dalam persekitaran utiliti yang berbeza.
Penggunaan: Ia digunakan untuk bahagian yang mempunyai keperluan ketepatan dimensi yang rendah.Kerana keseragaman ketebalan penyaduran tidak mudah dikawal, pemprosesan tambahan diperlukan untuk memastikan ketepatan apabila ketepatan dimensi adalah tinggi.
Penyemburan Bahan Keluli
Penyemburan merujuk kepada kaedah rawatan menyembur lapisan salutan pada permukaan bahagian acuan ketepatan.
Penggunaan: Ia boleh digunakan sebagai rawatan permukaan akhir untuk bahagian yang memerlukan ketepatan dimensi tinggi dan rintangan haus yang tinggi.
Penggilap Bahan Keluli
Menggilap merujuk untuk merawat permukaan menjadi keadaan licin, rata, bebas burr.
Penggunaan: Untuk memperbaiki penampilan, kekasaran mikro dan rintangan haus bahagian acuan dan die.
Penghitaman Keluli Biasa
Penghitaman merujuk kepada kaedah merawat permukaan bahagian acuan ke dalam lapisan filem oksida hitam.
Penggunaan: Keluli biasa sebagai sejenis bahan bahagian acuan, jika keperluan prestasi dan keperluan rintangan kakisan tidak tinggi, rawatan menghitam boleh menjimatkan kos.
Anodizing Aluminium
Anodizing- Anodizing merujuk kepada merawat permukaan bahagian die menjadi lapisan filem oksida.
Penggunaan: Kerana kekerasannya yang rendah, biasanya digunakan sebagai aksesori acuan tambahan.
Anda mungkin mempunyai banyak pilihan rawatan permukaan mengikut keperluan anda.Di bawah adalah beberapa kaedah biasa yang kami gunakan.
Soalan Lazim
S: Perkhidmatan apa yang boleh anda lakukan?
A: OEM/ODM.Sampel percuma tersedia selepas harga disahkan, tetapi anda perlu berkongsi pengangkutan sampel.Kami menghasilkan bahagian setiap lukisan atau sampel pelanggan.Mengenai perlindungan harta intelek pelanggan, kami tidak menjual produk yang sama pelanggan kami kepada pihak ketiga.
S: Apakah data yang perlu disediakan oleh pelanggan untuk sebut harga yang tepat?
A: Lukisan atau sampel, kuantiti, toleransi, standard, bahan, kemasan permukaan, keperluan khas lain, dsb.
S: Apakah kaedah penghantaran anda?
A: DHL, EMS, UPS, pengangkutan darat atau pengangkutan laut tersedia.
S: Bagaimanakah anda memastikan kawalan kualiti?
J: Pemeriksaan penuh dengan laporan ujian dan sijil komposisi bahan untuk setiap pesanan dan perkhidmatan selepas jualan 1 tahun untuk pembaikan atau penggantian percuma untuk produk defisit.Kadar pembaikan hampir sifar dan produk yang rosak semua penggantian atau pembaikan secara percuma.
S: Berapa lama masa utama anda?
A: 10-30 hari sehingga kuantiti.
S: apakah rawatan permukaan yang boleh anda tangani?
A: Titanium nitride (TiN), TiCN, penyaduran titanium, penghitaman, karburisasi, penyaduran zink, salutan zink, galvanisasi, plat krom, dll.
S: apakah tempoh pembayaran anda?
A: T/T, L/C, western Union, PayPal, dll.
