MWMECH
MWM-191301
ya
Status ketersediaan: | |
---|---|
Kuantiti: | |
| |

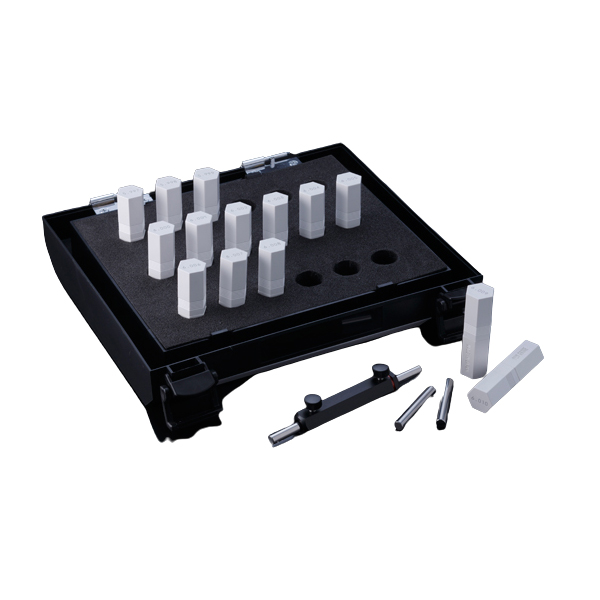

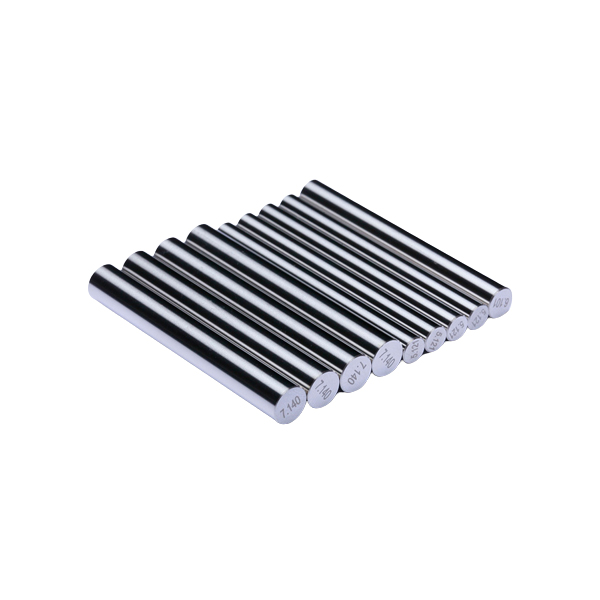

Alat standard untuk ujian lubang dalam dan penentukuran alat pengukur dan tolok.

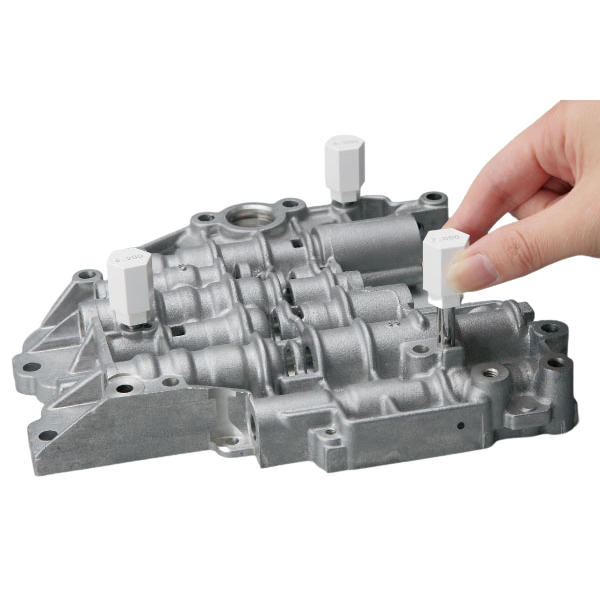

Digunakan secara meluas dalam kuantiti pemeriksaan dalam bidang industri seperti lubang papan elektronik, lubang papan litar, acuan, pembuatan jentera ketepatan dll.
Terima penyesuaian bukan standard dan sampel.
bahan | HSS, keluli aloi, tungsten karbida, keluli putih |
Bilangan pin | 41, 51pcs/set |
Kenaikan | 0.01mm |
Ketepatan | Toleransi standard: +/-0.001mm;pilihan tersuai: +/-0.0005mm, +/-0.002mm, +0.005mm, -0.005 mm |
Dia.julat | Metrik 0.1mm-40mm;Inci 0.011in-1.000in |
Tidak. | Nominal dia.Selang 0.01mm | Bilangan blok(pcs) | Tidak. | Nominal dia.Selang 0.01mm | Bilangan blok(pcs) |
MW0301 | 0.10 0.11 0.12…0.50 | 41 | MW0321 | 10.00 10.01 10.02…10.50 | 51 |
MW0302 | 0.50 0.51 0.52…1.00 | 51 | MW0322 | 10.50 10.51 10.52…11.00 | 51 |
MW0303 | 1.00 1.01 1.02…1.50 | 51 | MW0323 | 11.00 11.01 11.02…11.50 | 51 |
MW0304 | 1.50 1.51 1.52…2.00 | 51 | MW0324 | 11.50 11.51 11.52…12.00 | 51 |
MW0305 | 2.00 2.01 2.02…2.50 | 51 | MW0325 | 12.00 12.01 12.02…12.50 | 51 |
MW0306 | 2.50 2.51 2.52…3.00 | 51 | MW0326 | 12.50 12.51 12.52…13.00 | 51 |
MW0307 | 3.00 3.01 3.02…3.50 | 51 | MW0327 | 13.00 13.01 13.02…13.50 | 51 |
MW0308 | 3.50 3.51 3.52…4.00 | 51 | MW0328 | 13.50 13.51 13.52…14.00 | 51 |
MW0309 | 4.00 4.01 4.02…4.50 | 51 | MW0329 | 14.00 14.01 14.02…14.50 | 51 |
MW0310 | 4.50 4.51 4.52…5.00 | 51 | MW0330 | 14.50 14.51 14.52…15.00 | 51 |
MW0311 | 5.00 5.01 5.02…5.50 | 51 | MW0331 | 15.00 15.01 15.02…15.50 | 51 |
MW0312 | 5.50 5.51 5.52…6.00 | 51 | MW0332 | 15.50 15.51 15.52…16.00 | 51 |
MW0313 | 6.00 6.01 6.02…6.50 | 51 | MW0333 | 16.00 16.01 16.02…16.50 | 51 |
MW0314 | 6.50 6.51 6.52…7.00 | 51 | MW0334 | 16.50 16.51 16.52…17.00 | 51 |
MW0315 | 7.00 7.01 7.02…7.50 | 51 | MW0335 | 17.00 17.01 17.02…17.50 | 51 |
MW0316 | 7.50 7.51 7.52…8.00 | 51 | MW0336 | 17.50 17.51 17.52…18.00 | 51 |
MW0317 | 8.00 8.01 8.02…8.50 | 51 | MW0337 | 18.00 18.01 18.02…18.50 | 51 |
MW0318 | 8.50 8.51 8.52…9.00 | 51 | MW0338 | 18.50 18.51 18.52…19.00 | 51 |
MW0319 | 9.00 9.01 9.02…9.50 | 51 | MW0339 | 19.00 19.01 19.02…19.50 | 51 |
MW0320 | 9.50 9.51 9.52…10.00 | 51 | MW0340 | 19.50 19.51 19.52…20.00 | 51 |
Dia.Saiz (mm) | Saiz panjang (mm) | Toleransi (mm) | Kebulatan (mm) | Toleransi (mm) | Kebulatan (mm) |
/ | / | kelas 0 | kelas1 | ||
0.10-0.19 | 40 | +/-0.001 | 0.0008 | ||
0.20-0.99 | 40 | +/-0.0005 | 0.0003 | +/-0.001 | 0.0008 |
1.00-10.00 | 50 | +/-0.0005 | 0.0003 | +/-0.001 | 0.0008 |
10.01-20.00 | 50 | +/-0.0015 | 0.0015 |
Bahan: SKD11, keluli putih, keluli tungsten
Keluli putih Kekerasan: 58-62HRC
Kekerasan keluli tungsten: ≧89HRA
Toleransi standard: +/-0.001mm
Skop pengukur: 0.2mm-40mm
RA: ≦0.2um
Anda perlu menyediakan lukisan yang jelas dan keperluan supaya jurutera kami faham dengan teliti.
Kami juga boleh membekalkan bahagian mekanikal ketepatan seperti di bawah:
Pasang Punch Talian,
Pukulan Kepala Talian,
Pasang Talian Penyambung -Bahagian Penyesuai,
Pasang Komponen Plat Pemasangan Talian,
Pasang Talian Metal Gripper,
Pasang Lengan Panduan Garisan,
Pasang Sisipan Orientasi Garisan,
Pasang bahagian Penyambung Flange Talian,
Pasang Peranti Talian,
Bahagian Orientasi untuk Garisan Berhimpun,
Bahagian Pengukuran untuk Talian Pasang,
Bahagian Pemeriksaan,
Pemotong Pembahagi Logam Bukan Standard Memasang Alat Talian…
Konsistensi yang baik, kualiti yang stabil, toleransi biasa +/-0.001mm.
The pilihan toleransi tersuai: +/-0.0005mm, +/-0.002mm, +0.005mm, -0.005 mm.
Dimensi sangat stabil selepas rawatan ultra-sejuk -198℃.
Kekerasan tinggi terutamanya melalui pelbagai proses rawatan haba.
Anti-karat dan anti-karat, tiada kemagnetan, terutamanya untuk kegunaan industri perubatan dan makanan.
Pemeriksaan akhir penuh;produk defisit 100% pembaikan atau penggantian.

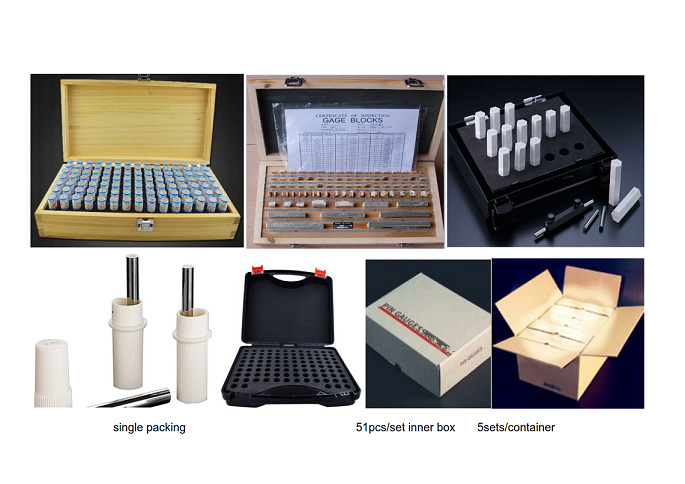

Pakej: kes plastik, pilihan kes kayu

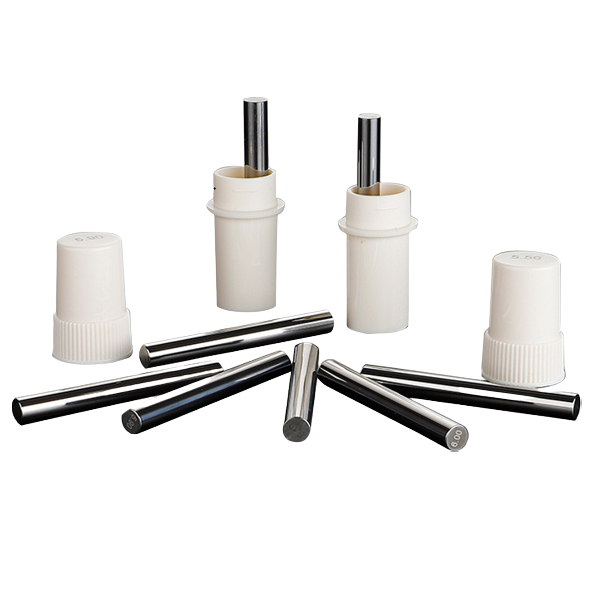

Tunggal dibungkus dalam kotak plastik
Dalam bekas plastik dengan 51pcs atau 100pcs/set
Dalam kes kayu dengan 51pcs atau 100pcs/set
5 set/kadbod
Pakej tersuai atau keperluan tersedia

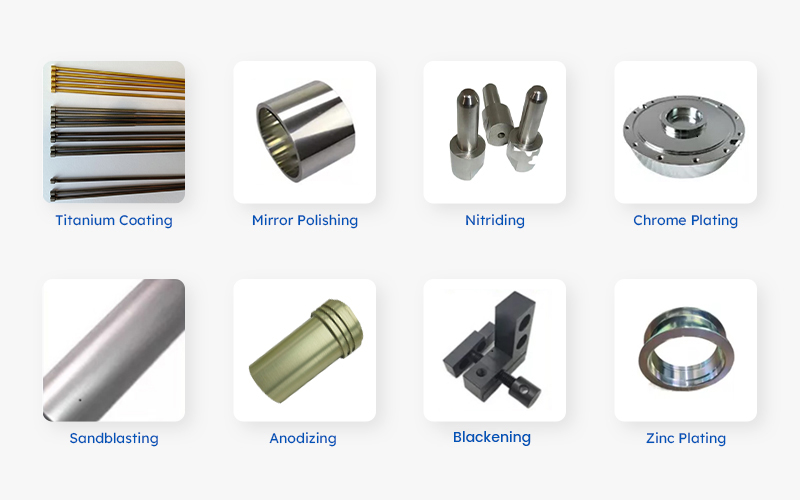

Kaedah rawatan permukaan utama aksesori die ialah: penyaduran elektrik, penyemburan, penggilap, anodisasi, penghitaman, dll.
Fungsinya adalah untuk memperbaiki penampilan, rintangan kakisan dan rintangan haus bahagian acuan.Setiap satu mempunyai persekitaran dan keadaan penggunaan tersendiri seperti di bawah:
Penyaduran Bahan Keluli
Electroplating-Electroplating ialah kaedah merawat permukaan komponen acuan ketepatan dengan lapisan filem logam.Logam yang berbeza, seperti kromium, zink, atau nikel, digunakan sebagai salutan dalam persekitaran utiliti yang berbeza.
Penggunaan: Ia digunakan untuk bahagian yang mempunyai keperluan ketepatan dimensi yang rendah.Kerana keseragaman ketebalan penyaduran tidak mudah dikawal, pemprosesan tambahan diperlukan untuk memastikan ketepatan apabila ketepatan dimensi adalah tinggi.
Penyemburan Bahan Keluli
Penyemburan merujuk kepada kaedah rawatan menyembur lapisan salutan pada permukaan bahagian acuan ketepatan.
Penggunaan: Ia boleh digunakan sebagai rawatan permukaan akhir untuk bahagian yang memerlukan ketepatan dimensi tinggi dan rintangan haus yang tinggi.
Penggilap Bahan Keluli
Menggilap merujuk untuk merawat permukaan menjadi keadaan licin, rata, bebas burr.
Penggunaan: Untuk memperbaiki penampilan, kekasaran mikro dan rintangan haus bahagian acuan dan die.
Penghitaman Keluli Biasa
Penghitaman merujuk kepada kaedah merawat permukaan bahagian acuan ke dalam lapisan filem oksida hitam.
Penggunaan: Keluli biasa sebagai sejenis bahan bahagian acuan, jika keperluan prestasi dan keperluan rintangan kakisan tidak tinggi, rawatan menghitam boleh menjimatkan kos.
Anodizing Aluminium
Anodizing- Anodizing merujuk kepada merawat permukaan bahagian die menjadi lapisan filem oksida.
Penggunaan: Kerana kekerasannya yang rendah, biasanya digunakan sebagai aksesori acuan tambahan.
Anda mungkin mempunyai pilihan rawatan permukaan mengikut keperluan anda.Di bawah adalah beberapa kaedah biasa yang kami gunakan.
Soalan Lazim
S: Perkhidmatan apa yang boleh anda lakukan?
A: OEM/ODM.Sampel percuma tersedia selepas harga disahkan, tetapi anda perlu berkongsi pengangkutan sampel.Kami menghasilkan bahagian setiap lukisan atau sampel pelanggan.Mengenai perlindungan harta intelek pelanggan, kami tidak menjual produk yang sama pelanggan kami kepada pihak ketiga.
S: Apakah data yang perlu disediakan oleh pelanggan untuk sebut harga yang tepat?
A: Lukisan atau sampel, kuantiti, toleransi, standard, bahan, kemasan permukaan, keperluan khas lain, dsb.
S: Apakah kaedah penghantaran anda?
A: DHL, EMS, UPS, pengangkutan darat atau pengangkutan laut tersedia.
S: Bagaimanakah anda memastikan kawalan kualiti?
J: Pemeriksaan penuh dengan laporan ujian dan sijil komposisi bahan untuk setiap pesanan dan perkhidmatan selepas jualan 1 tahun untuk pembaikan atau penggantian percuma untuk produk defisit.Kadar pembaikan hampir sifar dan produk yang rosak semua penggantian atau pembaikan secara percuma.
S: Berapa lama masa utama anda?
A: 10-30 hari sehingga kuantiti.
S: apakah rawatan permukaan yang boleh anda tangani?
A: Titanium nitride (TiN), TiCN, penyaduran titanium, penghitaman, karburisasi, penyaduran zink, salutan zink, galvanisasi, plat krom, dll.
S: apakah tempoh pembayaran anda?
A: T/T, L/C, western Union, PayPal, dsb.
Alat standard untuk ujian lubang dalam dan penentukuran alat pengukur dan tolok.
